簽約分享和感謝—深圳市觀瀾的胡老板和戚老板
簽約分享和感謝—深圳市觀瀾的胡老板和戚老板
訂購機種：CKX6136B∠30斜床身高配置表(∠30斜床身36排刀機）
胡老板和戚老板的工廠背景：
1. 成立于2006年，是一家生產工業鏈條，齒輪，鏈輪等自動化設備配件為主的企業，
2. 主營產品：機車鏈條,齒輪,工業鏈條,非標鏈條,鏈輪,大規格輸送鏈條,工業電機,同步帶,同步帶輪,CNC刀具,傳動配件,
3. 地處龍華新區觀瀾外徑工業園，正規大型工業園，環境優美，交通便利。

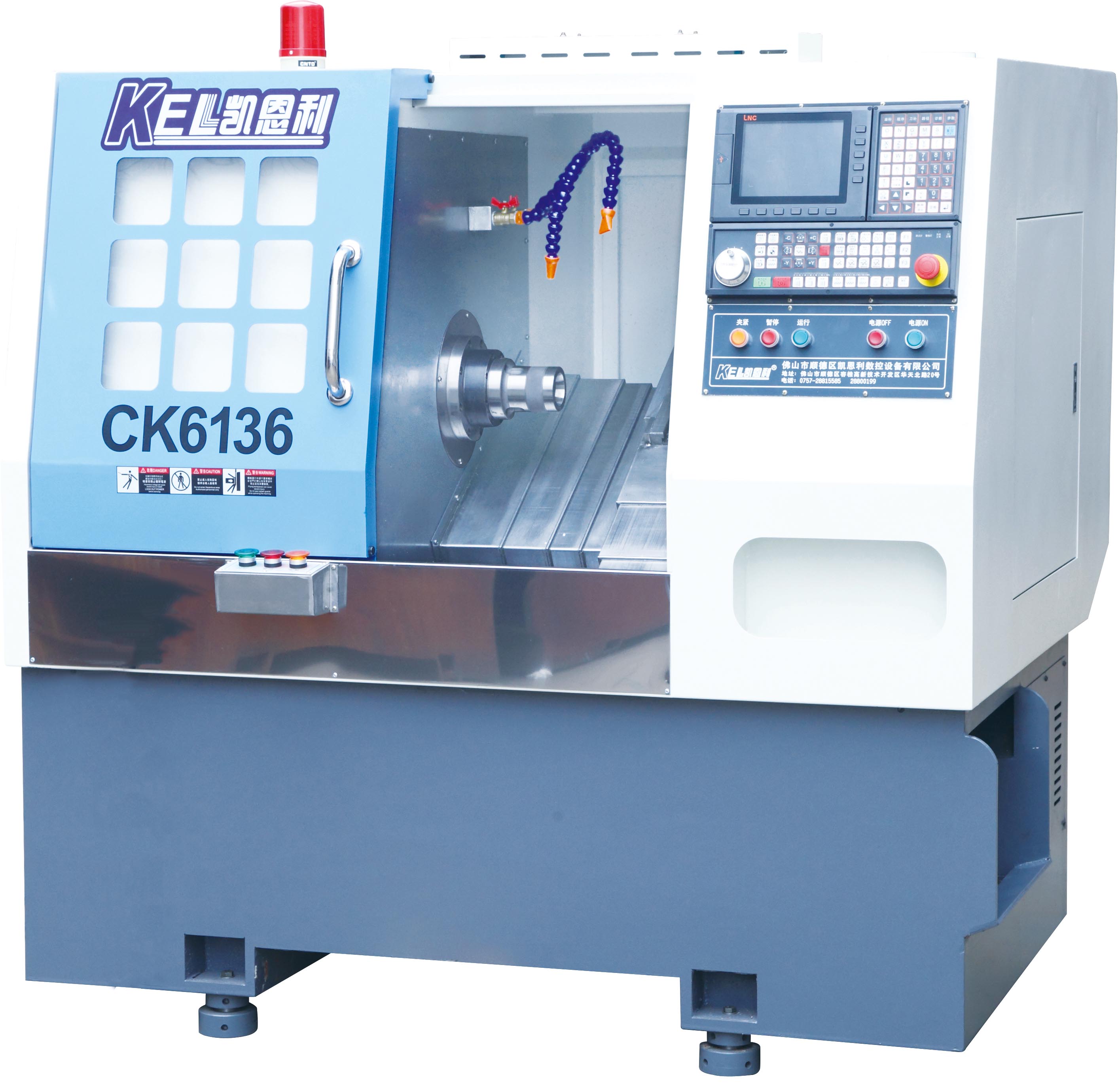

KEL-36機型—CKX6136B 排刀機∠30 (可選）斜床身排刀機（高配置車床）
項目
項目名稱
參數與規格
單位
項目
項目名稱
參數與規格
單位
主 軸
主軸鼻端（筒夾座）
A2-4 ASA
機械精度
Z軸重復定位精度
0.003
mm
主軸中心高度到地面
1075
mm
X軸重復定位精度
0.003
mm
主軸中心高度到前面距離
450
mm
表面粗糙度
0.4～1.6
々
主軸通孔直徑
Φ46
mm
內存程序容量
KB
加工范圍
床身上回轉直徑（旋徑）
Φ310
mm
圓度
≤0.003
mm
刀架上床身上回轉直徑（旋徑）
Φ100
mm
錐度
≤0.005/100
mm
加工零件直徑
Φ160
mm
床身
分體式鑄件
看產品選型
分體式鑄件
加工長度
210
㎜
刀具
外徑刀座
16*16
mm
棒料通孔直徑
Φ36
mm
內徑刀座直徑
￠20
mm
自動送料直徑
￠35×2500
mm
可裝刀座數量
8
PCS
（電機）電控系統
主軸馬達功率
3～4
kw
液壓尾座
液壓尾座
無
變頻器
5.5
kw
外型尺寸
機床凈重
2600
kg
主軸轉速
4500
rpm
外形尺寸（長×寬×高）
2160×1380×1700
mm
主軸轉數級數
無級
級
主軸馬達輸出扭力
36
N－m
容 量
水箱容量
95
L
X軸進給伺服馬達功率（看產品選型）
1.3
kw
液壓油容量
60
L
X軸進給伺服馬達功率（看產品選型）
1.3
kw
潤滑油容量
2
L
X軸進給伺服馬達扭力（看產品選型）
4.4-6.0
N-m
總功率
總功率
5.5-8.8
kw
X軸進給伺服馬達扭力（看產品選型）
4.4-6.0
N-m
外型尺寸
長×寬×高
2160×1380×1700
mm
移動范圍
X軸設定單位
0.001
mm
重量
2600
kg
Z軸設定單位
0.001
mm
占地面積
3
㎡
X軸行程
700
mm
Z軸行程
220
mm
X軸快移速度（看產品選型）
18-25-30
m/min
Z軸快移速度（看產品選型）
18-25-30
m/min
機床隨機配件表
項目序號
項目名稱
參數與規格
單位
項目
項目名稱
參數與規格
單位
1、
嗦咀
個
1
2、
夾頭
個
1
3、
拉桿
條
1
4、
系統說明書
份
1
5、
工具箱
套
1
6、
方刀座
個
4
7、
鏜孔刀座
個
2
8、
腳踏開關
個
1
|

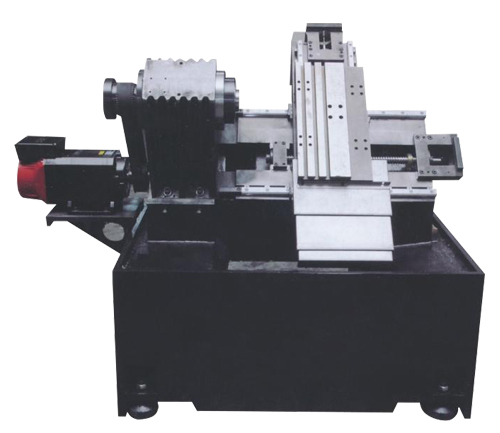

CKX6136B∠30斜床身高配置表(∠30斜床身36排刀機） |
||||||
|
機械部分 |
||||||
|
序號 |
名 稱 |
型 號 |
材 質 |
產 地 |
數量 |
備 注 |
|
1 |
床身 |
HT250 |
鑄件 |
|
1臺 |
|
|
2 |
大拖板 |
HT250 |
鑄件 |
|
1塊 |
|
|
3 |
小拖板 |
HT250 |
鑄件 |
|
1塊 |
|
|
4 |
主軸箱 |
HT250 |
鑄件 |
|
1只 |
|
|
5 |
主軸普森 |
PC150套筒式（采用NSKP4軸承） |
臺灣 |
1條 |
可選項 |
|
|
6 |
主軸轉速 |
5000轉/分 |
|
|
|
|
|
7 |
主軸通孔 |
φ36 |
|
|
|
|
|
8 |
絲桿 |
R32-10K3-595-730 |
|
臺灣上銀 |
1條 |
|
|
絲桿 |
R32-10K3-570-695 |
|
臺灣上銀 |
1條 |
|
|
|
9 |
絲桿軸承 |
25TAC62 |
|
德國FAG |
6只 |
|
|
10 |
線軌 |
HGH25CA700（Z軸行程：300mm) |
|
臺灣上銀 |
2條 |
|
|
線軌 |
HGW30CA770(X軸行程：700mm) |
|
臺灣上銀 |
2條 |
|
|
|
11 |
回轉缸 |
輇鑫、佳賀 |
|
臺灣 |
1臺 |
|
|
12 |
防護罩 |
|
|
|
1套 |
|
|
13 |
機架 |
鑄鉄 |
|
|
1套 |
鑄鉄 |
|
14 |
大罩 |
|
|
|
1套 |
|
|
電器部分 |
||||||
|
序號 |
名 稱 |
型 號 |
材 質 |
產 地 |
數量 |
備 注 |
|
1 |
系統 |
新代6T-A |
|
臺 灣 |
1臺 |
可選項 |
|
2 |
驅動器 |
安川1.3KW |
|
日本 |
2臺 |
可選項 |
|
3 |
伺服電機 |
安川1.3KW |
|
日本 |
2臺 |
可選項 |
|
4 |
變頻器 |
奧地特 |
|
深圳 |
1臺 |
可選項 |
|
5 |
主軸電機 |
德驅馳4KW-4極 |
|
上 海 |
1臺 |
可選項 |
|
6 |
液壓泵電機 |
群力0.75KW |
|
臺 資 |
1臺 |
|
|
7 |
電動潤滑泵 |
BE2232 |
|
中日合資 |
1臺 |
|
|
8 |
液壓變量泵 |
益圣VP-20 |
|
臺灣原裝進口 |
1臺 |
|
|
9 |
腳踏開關 |
|
|
|
1個 |
|
|
附加配件 |
||||||
|
序號 |
名 稱 |
型 號 |
材 質 |
產 地 |
數量 |
備 注 |
|
1 |
單刀架（長） |
|
|
|
1個 |
|
|
2 |
單刀架（短） |
|
|
|
1個 |
|
|
3 |
雙刀架（短） |
|
|
|
1個 |
|
|
4 |
雙刀架（長） |
|
|
|
1個 |
|
|
5 |
鉆孔刀架（中心鉆） |
|
|
|
2個 |
|
|
6 |
鉆夾頭（延長桿） |
|
|
1套 |
|
|
|
7 |
縮套(軸頭） |
|
|
|
1個 |
|
|
8 |
嗦咀 |
|
|
|
1個 |
|
|
9 |
拉桿 |
|
|
|
1條 |
|
|
10 |
系統說明書 |
|
|
|
1本 |
|
|
11 |
工具箱 |
附帶:六角匙9條.呆板：8-19：5把 |
|
|
1個 |
|
